スペーサープラグ工法

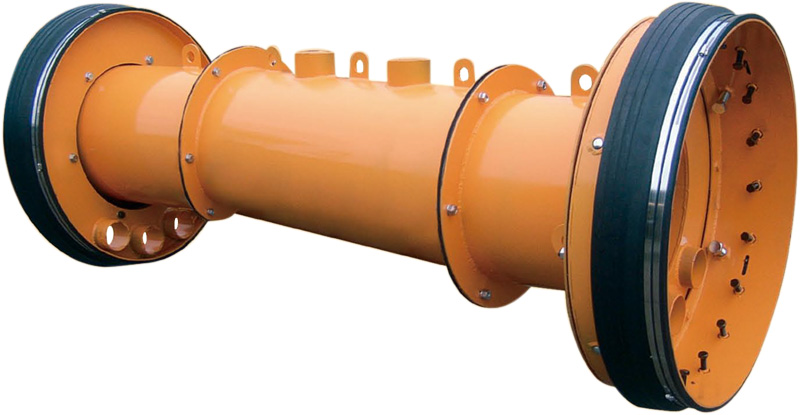

スペーサープラグ工法(メイン画像) スペーサープラグ工法(タイトル)

非開削既設マンホール耐震化工法

完全止水・安全・衛生的な下水道バイパス管水替え工法

スペーサープラグ工法は既設管路に於いて、管内プラグを設け流下機能を保ちつつ、ドライ状態にすることにより各種工事を円滑に行うための水替え工法です。

■あらゆる現場で施工可能
  • プラグを分割することにより、マンホール蓋から降ろして施工できます。
■各種工事に対応可能
  • 人孔改築工事
  • 割り込み人孔工事
  • 布設替え工事
  • 管更生工事
  • マンホール管口耐震化工事
■完全止水
  • 汚水を完全止水できるため、確実な施工ができます。
■長期の設置に対応
  • 取り付けは、機械的構造により長期間の設置にも耐えます。
■安全で優れた衛生環境
  • ・設置後は安全で衛生環境に優れた中で工事が行えます。

製品概要

各部の名称・取り付け断面図

スペーサープラグ工法(施工状態1) スペーサープラグ工法(ボックスカルバート用)

施工手順

スペーサープラグ工法(工程1)
1 施工前
スペーサープラグ工法(工程2)
2 上流プラグ取り付け
スペーサープラグ工法(工程3)
3 バイパス管接続
スペーサープラグ工法(工程4)
4 下流プラグ・下流側バイパス管取り付け
スペーサープラグ工法(工程5)
5 中間バイパス管取り付け
スペーサープラグ工法(工程6)
6 完了

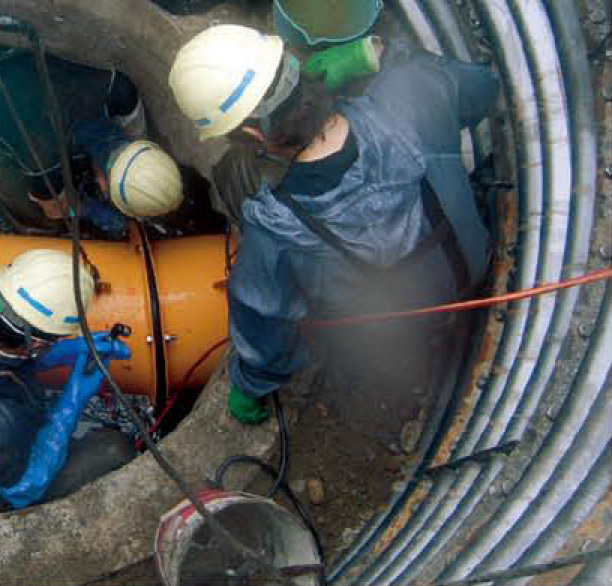

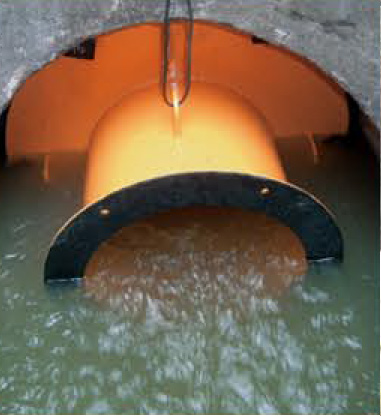

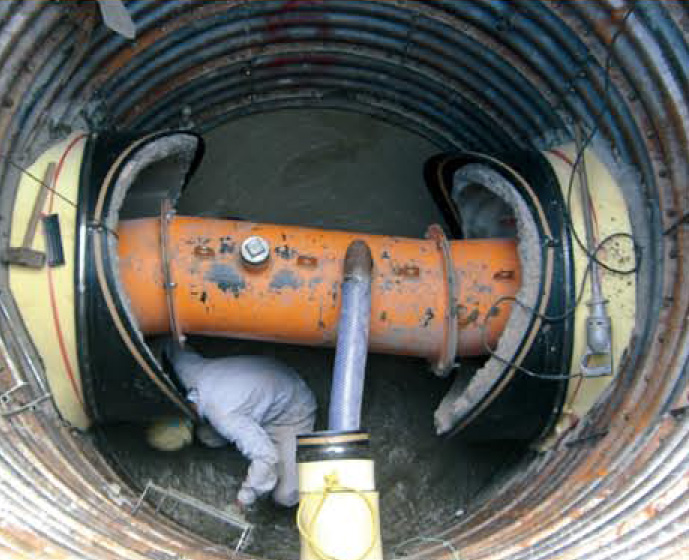

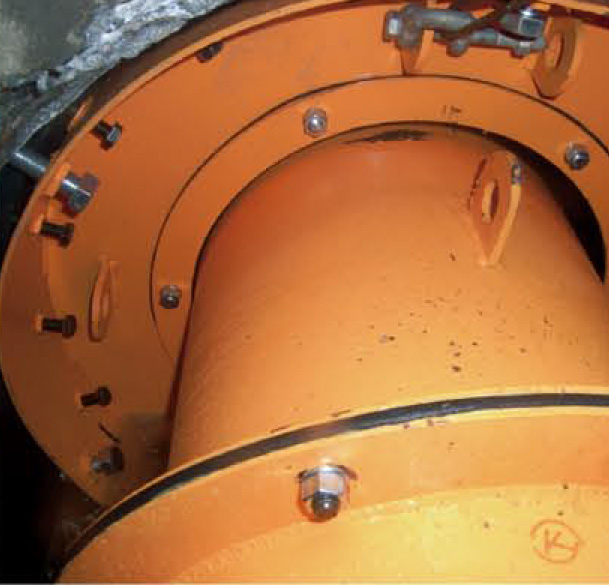

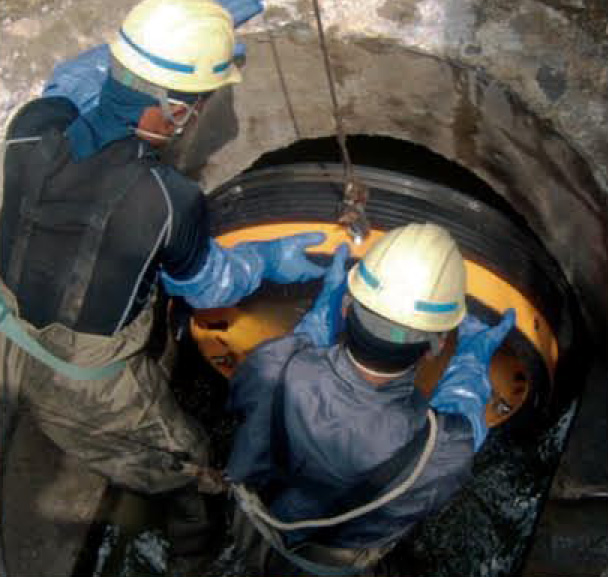

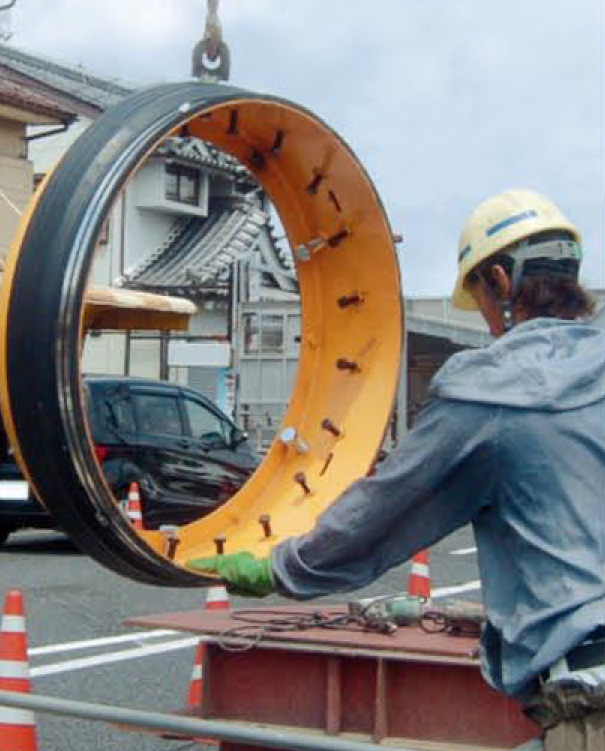

施工写真

スペーサープラグ工法(画像1)

スペーサープラグ工法(画像2) スペーサープラグ工法(画像3)
スペーサープラグ工法(画像4) スペーサープラグ工法(画像6) スペーサープラグ工法(画像7)

適応範囲

■ヒューム管・陶管・FPRM管・塩ビ管
 200〜3000
■ボックスカルバート
500×500〜2000×2000
