メカロック支管V型

管渠用支管継手（メカロック、FL支管シリーズ）

下水道管渠用支管継手

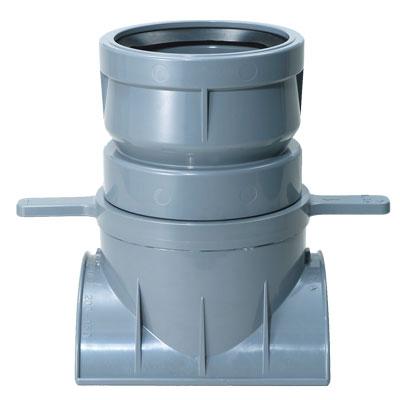

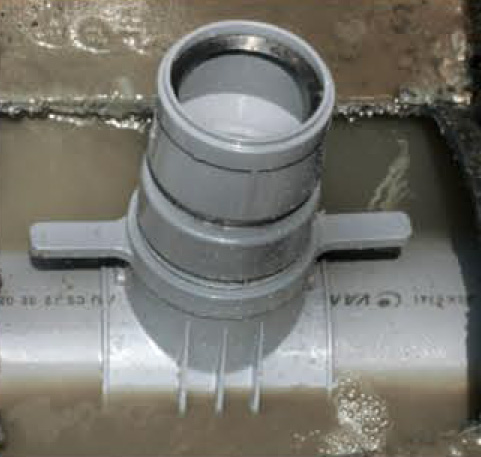

メカロック支管V型

適応管種
塩ビ管（VU）塩ビ管（VP）陶管（CP）ヒューム管（HP）ハイセラミック管（HC）

耐久性

樹脂部分はすべてABS樹脂を使用していますので、耐久性に大変優れています。

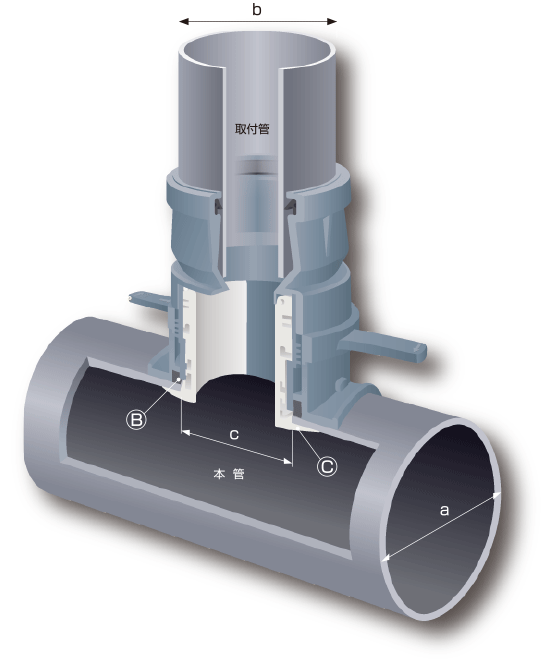

二つのツメ（断面図C）が本管と支管本体を固定して、支管本体のズレ・離脱を防止します。

止水性

ハンドル（断面図A）で機械的に締め込むことによって、ゴムパッキン（断面図B）が本管に押圧され確実に止水します。

本管偏平5％の状態で、外水圧、内水圧ともに0.1MPaに耐える止水性を有します。

施工性

取付後の養生時間はゼロ。すぐに埋め戻しができますので、工期の短縮にも貢献します。
ツメをセットし、ハンドルをストッパー位置まで回すだけですので、初心者でも作業ムラなく容易に施工できます。
番線・接着剤・接合剤・特殊工具などを使用しませんので、雨天や湧水地での取付作業にも支障がありません。
取付菅の後付け施工にも最適です。

取付所要時間　90秒

製品概要

カタログダウンロードはこちら

管種別対応表（単位：mm）
管種	製品番号	サイズ本管×取付菅	適応せん孔径	ツメ
塩ビ管(VU)	ML-VU1510-V	150×100	118～122	樹脂
	ML-VU2010-V	200×100	118～122	樹脂
	ML-VU2510-V	250×100	118～122	樹脂
	ML-VU3010-V	300×100	118～122	樹脂
	ML-VU3510-V	350×100	118～122	ステンレス
	ML-VU4010-V	400×100	118～122	ステンレス
	ML-VU2015-V	200×150	168～172	樹脂
	ML-VU2515-V	250×150	168～172	樹脂
	ML-VU3015-V	300×150	168～172	樹脂
	ML-VU3515-V	350×150	168～172	ステンレス
	ML-VU4015-V	400×150	168～172	ステンレス
塩ビ管(VP)	ML-VP1510-V	150×100	118～122	樹脂
	ML-VP2010-V	200×100	118～122	樹脂
	ML-VP2510-V	250×100	118～122	樹脂
	ML-VP3010-V	300×100	118～122	樹脂
	ML-VP2015-V	200×150	168～172	樹脂
	ML-VP2515-V	250×150	168～172	樹脂
	ML-VP3015-V	300×150	168～172	樹脂
陶管(CP)	ML-CP2010-V	200×100	118～122	ステンレス
	ML-CP2510-V	250×100	168～172	ステンレス
	ML-CP2015-V	200×150	168～172	ステンレス
	ML-CP2515-V	250×150	168～172	ステンレス
ヒューム管(HP)	ML-HP2010-V	200×100	118～122	ステンレス
	ML-HP2510-V	250×100	118～122	ステンレス
	ML-HP3010-V	300×100	118～122	ステンレス
	ML-HP3510-V	350×100	118～122	ステンレス
	ML-HP4010-V	400×100	118～122	ステンレス
	ML-HP2015-V	200×150	168～172	ステンレス
	ML-HP2515-V	250×150	168～172	ステンレス
	ML-HP3015-V	300×150	168～172	ステンレス
	ML-HP3515-V	350×150	168～172	ステンレス
	ML-HP4015-V	400×150	168～172	ステンレス
	ML-HP4515-V	450×150	168～172	ステンレス
	ML-HP5015-V	500×150	168～172	ステンレス
ハイセラミック管(HC)	ML-HC1510-V	150×100	118～122	樹脂
	ML-HC2010-V	200×100	118～122	樹脂
	ML-HC2015-V	200×150	168～172	樹脂
	ML-HC2515-V	250×150	168～172	樹脂
レジン管(PP)	ML-PP2015-V	200×150	168～172	樹脂

※一部ステンレスツメに変更(樹脂ツメと性能は同じです。）

取付歩掛け・・・塩ビ管は0.02人/ヶ所（特殊作業要員）。その他管種に関しては別途お問合せ下さい。

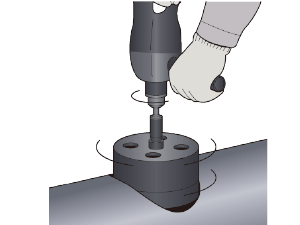

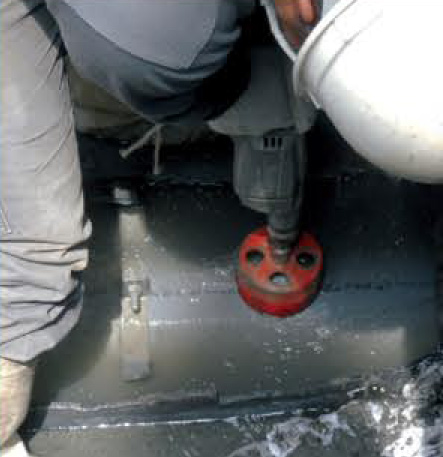

本管のせん孔・清掃 STEP 1

塩化ビニル管・継手協会の施工手順に準じて、ホールソーでせん孔し、ヤスリ等でせん孔屑をきれいに取り除き、本管表面をウエス等できれいにします。
適応せん孔径 φ100…118～122㎜/φ150…168～172㎜

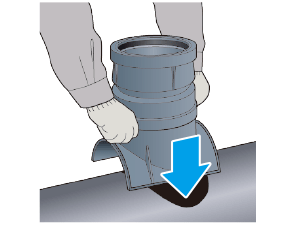

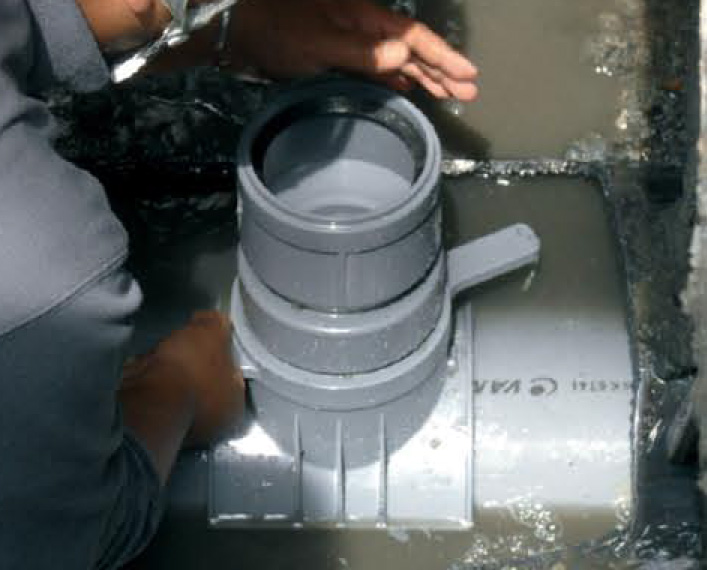

メカロック支管V型のセット STEP 2

せん孔位置に合わせてメカロック支管V型をセットします。
※接着剤などは使用しないでください。

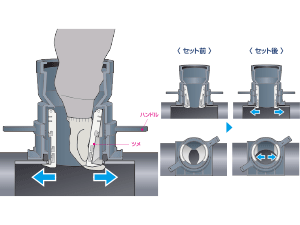

ツメのセット STEP 3

ツメをやや引き上げながら両側へ広げて、確実にセットします。
※ツメが確実に収まったか、確認してください。

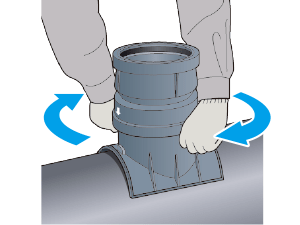

ハンドルの締め込み STEP 4

封印シールをはがして、ハンドルを一回転半（時計回り）させ、ストッパー位置まで締め込みます。 ※ストッパー位置ではハンドルの矢印「↑」と取付管受口の矢印「↓」が合います。

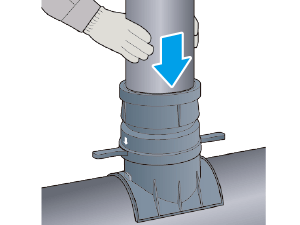

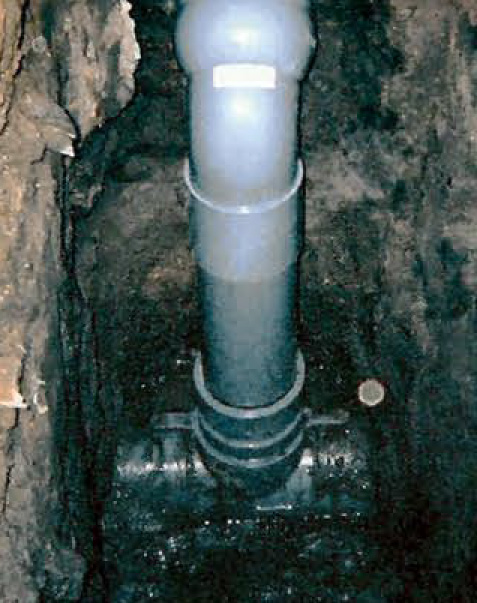

取付管の接続 STEP 5

①取付管端の面取りを行い、差込標準線をマジックインキなどで表示します。
②滑剤をゴム輪、差口に塗布します。
③取付管を標準線位置まで挿入します。

施工手順

本管のせん孔・清掃メカロック支管V型のセットツメのセットハンドルの締め込み取付管の接続
