スペーサージョイント NIIsキラト

スペーサージョイント NIIsキラト

スペーサージョイント NIIsキラト

  • スペーサージョイント NIIsキラト

スペーサージョイント NIIsキラト

マンホール用耐震性止水継手(小・中口径シリーズ)

下水道マンホール用耐震性継手

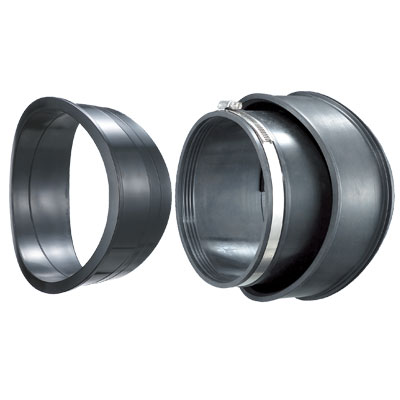

スペーサージョイント NIIsキラト

適応管種
塩ビ管(VU) ハイセラミック管(HC) リブ管(PRP)

「スペーサー拡径タイプ」
レベル2地震動に適応 スレンダホール専用製品

耐震性・止水性
屈曲角1°かつ水平移動±60mmで固定し、外水圧0.1MPa・内水圧0.05MPaで漏水がありません。
可とう性・伸縮性
特殊ジグや接着剤を使用しないので、初心者でも取付ができ、現場でも取付が可能です。
施工性
  • ±60mmの水平変位を有します。
  • 屈曲角5°を有します。

管種別対応表一覧

製品概要

スペーサージョイント SJ-NIIsキラト 断面図

管種別対応表(単位:mm)
管種 呼び径 管外径 適応削孔径
塩ビ管用(VU) 100 114 155
150 165 206
200 216 252
ハイセラミック管用(HC) 150 178 252
200 237 273
リブ管用(PRP) 150 171 252
200 228.8 273

キラトPRP(HC)200 のスペーサー上下関係

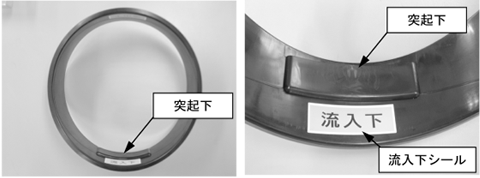

流入側の場合


突起が付いている方を下にして打込んで下さい(写真①参照)。
「流入下」と書かれているシール(黄色)の方を下にして打込んで下さい。

キラトPRP(HC)200 のスペーサー上下関係

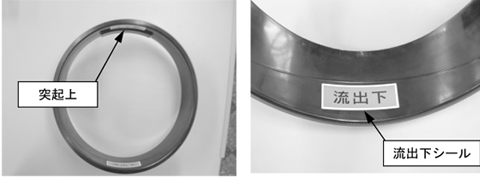

流出側の場合


スペーサーの「↑」部を上にし、本体ゴムの「↑」部にあわせて挿入します。

キラトPRP(HC)200 のスペーサー上下関係

流入側の場合 流出側の場合

各種資料のダウンロード

この製品の各種資料のダウンロードはこちら
