FL支管

管渠用支管継手（メカロック、FL支管シリーズ）

下水道管渠用支管継手

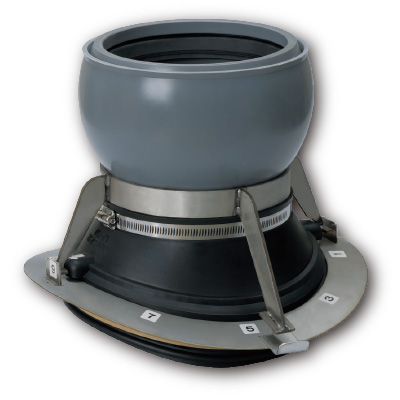

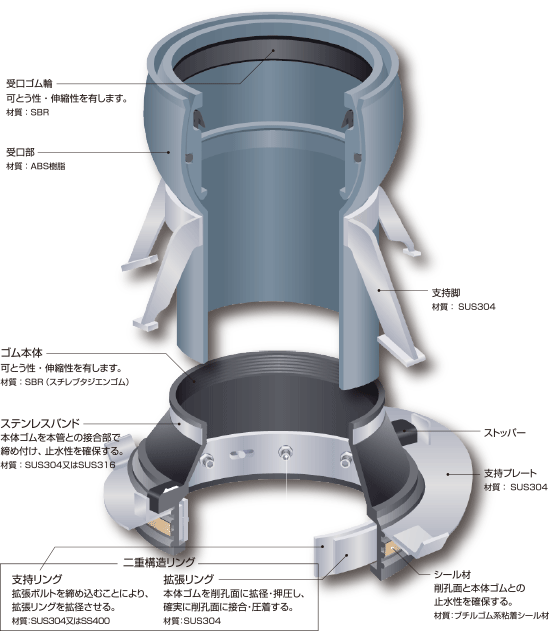

FL支管

適応管種
ヒューム管（HP）

可とう性

屈曲性屈曲変位　10°
突出し荷重 20.6KN以上

止水性

内水圧0.1MPa・外水圧0.05MPa

施工性

番線を本管に胴巻きする必要がなく、確実に取付ができます。
湧水現場でも簡単に取付ができます。
工事の安全性が向上します。
コストの大幅な削減になります。

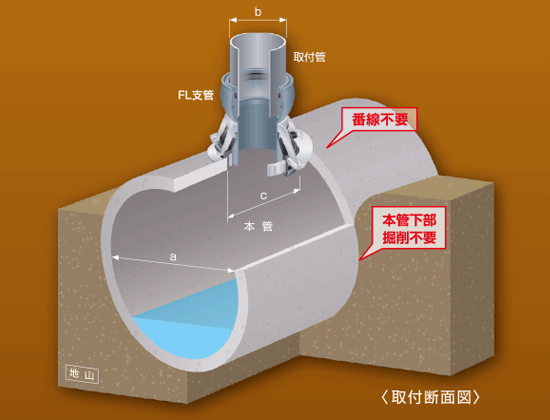

製品概要

製品種類 (タイプ)		本管(ヒューム管)呼び径		取付管呼び径 VU管	適応削孔径
製品種類 (タイプ)		B型管	推進管	取付管呼び径 VU管	適応削孔径
100	特注品	450以上	350以上	100	180
150A		500	350~450	150	250～255
150B		600・700	500・600	150
150C		800・900	700～900	150
150D		1000～1650	1000～1650	150
150	特注品	1800以上	1800以上	150
200A		500	350～450	200	302～306
200B		600・700	500・600	200
200C		800・900	700～900	200
200D		1000～1650	1000～1650	200
200	特注品	1800以上	1800以上	200
250	特注品	600以上	600以上	250	354～358
300	特注品	700以上	600以上	300	408～412
350	特注品	800以上	700以上	350	462～466
400	特注品	800以上	800以上	400	528～532
450	特注品	800以上	800以上	450	584～588
500	特注品	800以上	800以上	500	642～646

◎取付に際して、適応削孔径をご確認ください。

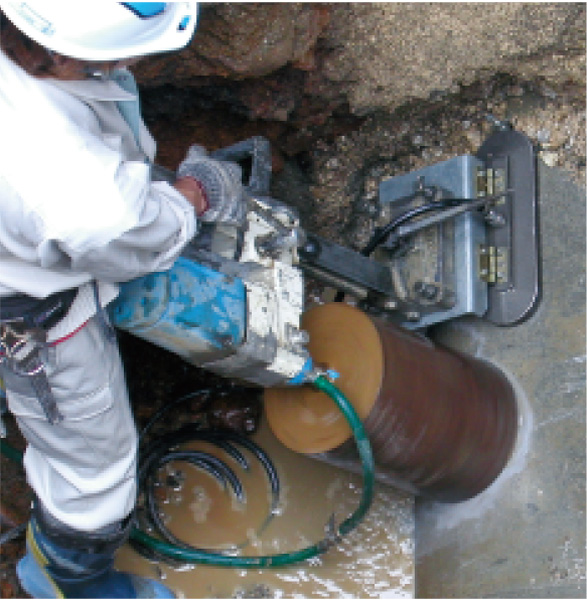

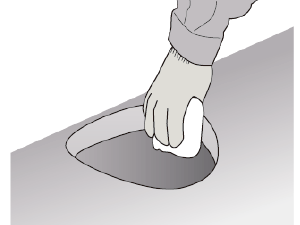

削孔面の清掃 STEP 1

削孔機で削孔を行い、ウエス等で清掃します (※削孔径をご確認下さい)

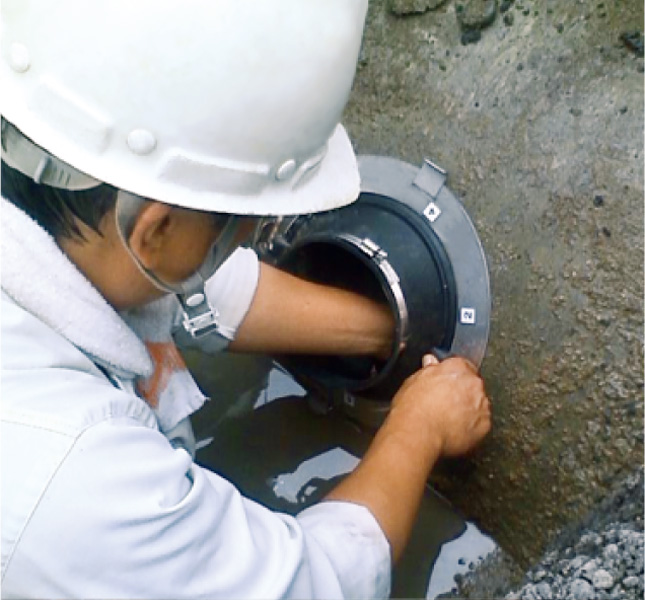

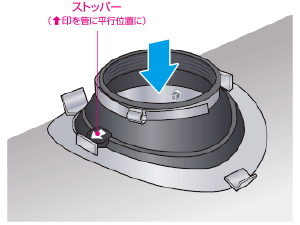

ゴム本体のセット STEP 2

支持プレートをセットします。ブチルゴムの離型紙を剥がしてから、ゴム本体の↑を管に平行位置にして、ストッパー位置まで押し込みます

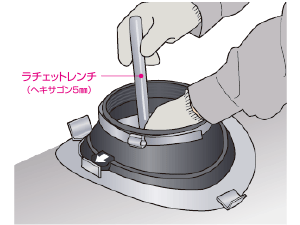

ボルト締め STEP 3

添付のレンチを用いてボルトの【仮締め】と【本締め】を行います。

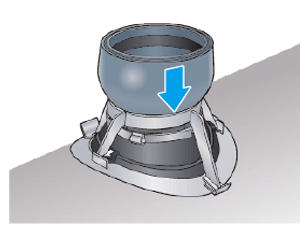

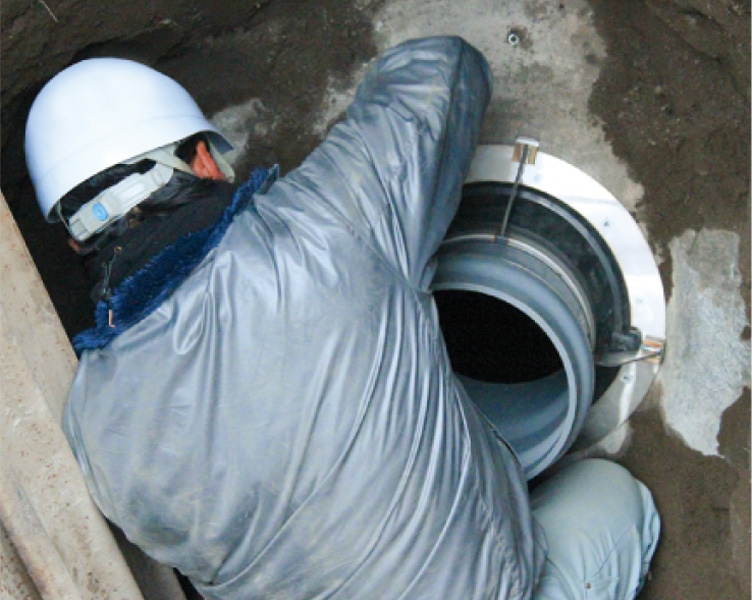

受け口部のセット STEP 4

受け口部をゴム本体に挿入します。
(短い方の脚部をゴム本体のストッパーに載せます)

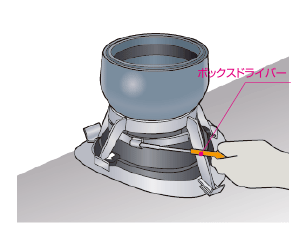

バンドの締め付け STEP 5

ステンレスバンドを十分に締め付けます。(ボックスドライバをご使用下さい)

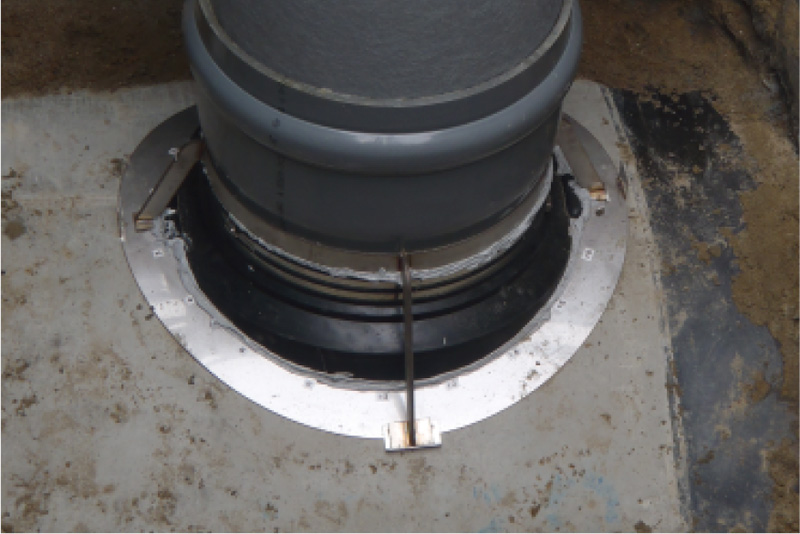

取付管のセット STEP 6

取付管の管口を面取りし、滑剤等を用いて挿入します。

施工手順

削孔面の清浄ゴム本体のセットボルト締め受け口部のセットバンドの締め付け取付管のセット

　他にも施工ビデオを公開しています。サンリツYoutubeチャンネルはこちら
