90°アタッチメント

スレンダーハイブリッドホールで流入-流出90°を実現させます。
小型マンホールでも流入90°に対応させたい。樹脂とコンクリート両方の利点を持つスレンダーハイブリッドホールに可とう継手取付角90°を実現させるアタッチメントです。

製品概要

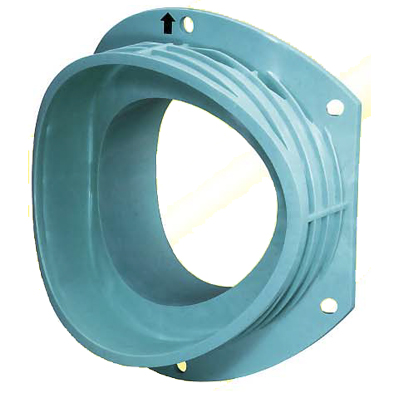

90°アタッチメントサムネール説明画像

スレンダーハイブリッドホール専用設計

  • スレンダーハイブリッドホール専用設計です。
  • 確実な取り付けが可能で、通常のジョイントを付けた場合と同様の施工性を持っています。

すべての管種で90°対応

  • 90°アタッチメントにより、スペーサージョイントキラトの対応している全てのサイズで、90°対応を可能としています。
管種 呼び径 適用削孔径
塩ビ管 φ200用 206
プラスチックリブパイプ
ハイセラミック管
φ150用 155
φ200用 206

レベル2地震動に対応

  • レベル2地震動に対応したスペーサージョイントキラトの性能を、確実に発揮出来る設計です

削孔面の清掃 STEP 1



必要部材を確認し、ウエスで削孔面の汚れを取り除きます。

本体取付 STEP 2



本体にある上下確認用の矢印を上にして削孔に挿入します。

アンカー取り付け STEP 3



本体をセットしたまま、ハンマードリルで穿孔し、アンカーを取り付けます。

シール塗布 STEP 4



本体を取り外して、フランジ部にキラトシールを充分塗布します。
※フランジ部の汚れはウエス等で清掃してから塗布してください。

本体固定 STEP 5



本体を挿入して、ボルトを取り付け、ナットで本体を固定します。内面樹脂と本体の隙間はキラトシールで仕上げてください。

シール塗布 STEP 6



本体の全周にシール材を塗布します。

スペーサージョイントキラト取付 STEP 7



スペーサージョイントキラトを取付ます。(キラトの取付方法はマンホールに取付る方法と同じです。)
