富山県流域下水道幹線にて、ヒューム管1350mmとヒューム管800mmに分割スペーサープラグを設置しました。
<現場概要>
本工事は、既設人孔に推進管500mmの到達時において、分割先導体を回収作業とインバートの構築をする為に、スペーサープラグを設置しました。分割先導体を回収する作業スペース(1400mm×700mm)を確保しながら、分割バイバス管を配管しました。
①スペーサープラグの仕様
分割プラグ1350-バイバス管500mm・800-バイバス管400mm
②現場状況
現場打ち人孔2400mm
流入管ヒューム管1350mmとヒューム管800mmの二方流入
マンホール深さ8000mm
調査流量 0.3884mm3/s
許容範囲 0.6021mm3/s
![1.jpg](http://www.sanritsu.com/record/assets_c/2014/03/1-thumb-450x337-1306.jpg)

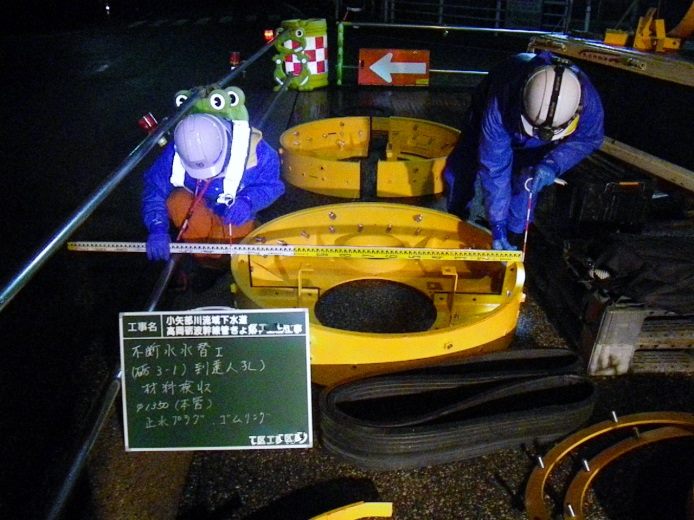

材料検査
![2.jpg](http://www.sanritsu.com/record/assets_c/2014/03/2-thumb-450x336-1308.jpg)
分割プラグ1350mm搬入
![3.jpg](http://www.sanritsu.com/record/assets_c/2014/03/3-thumb-450x337-1310.jpg)
プラグ800mm設置完了
![4.jpg](http://www.sanritsu.com/record/assets_c/2014/03/4-thumb-450x299-1312.jpg)

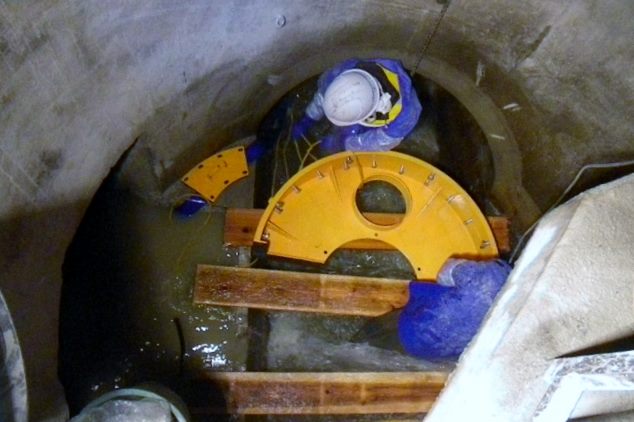

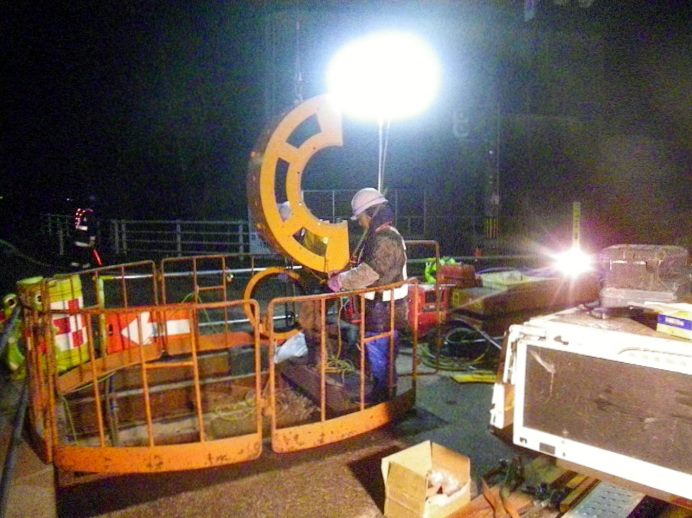

分割プラグ1350mm組立
![5.jpg](http://www.sanritsu.com/record/assets_c/2014/03/5-thumb-450x337-1314.jpg)

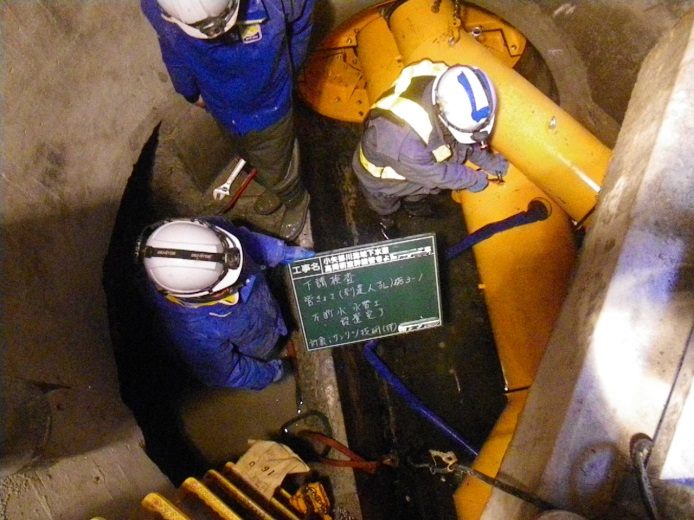

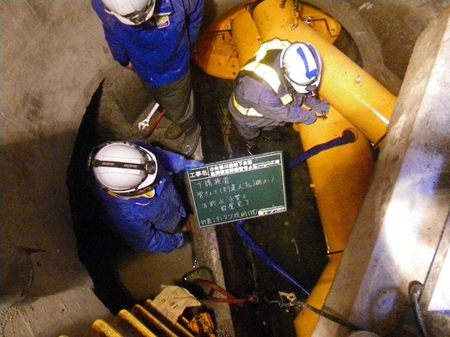

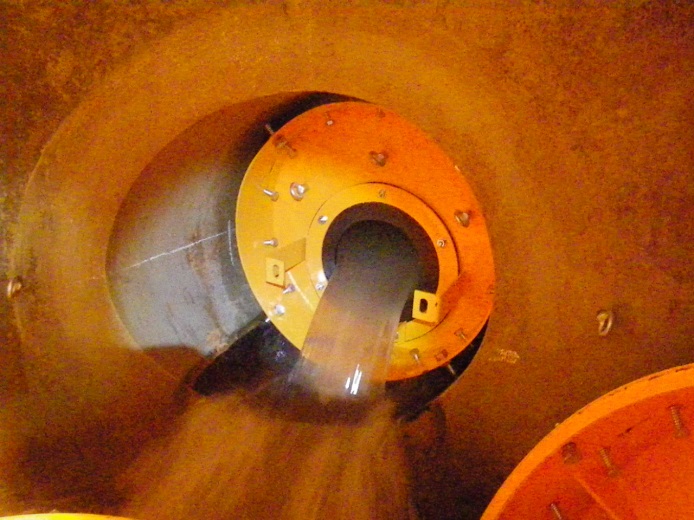

バイバス管500設置状況
![6.jpg](http://www.sanritsu.com/record/assets_c/2014/03/6-thumb-450x337-1316.jpg)

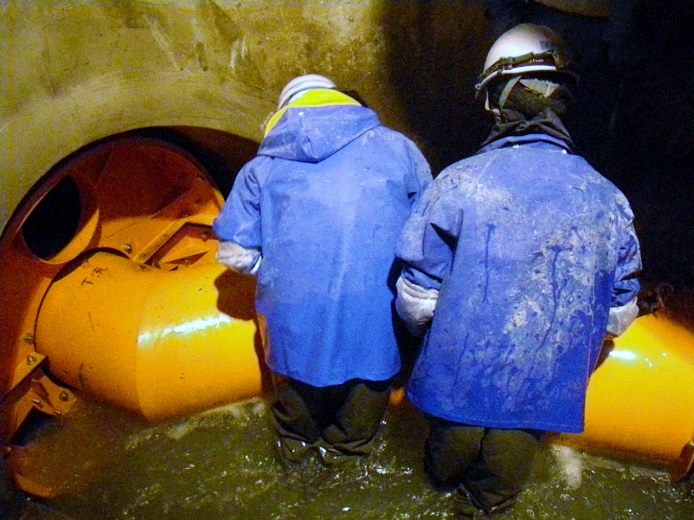

分割プラグ1350・800設置完了
![7.jpg](http://www.sanritsu.com/record/assets_c/2014/03/7-thumb-450x320-1318.jpg)

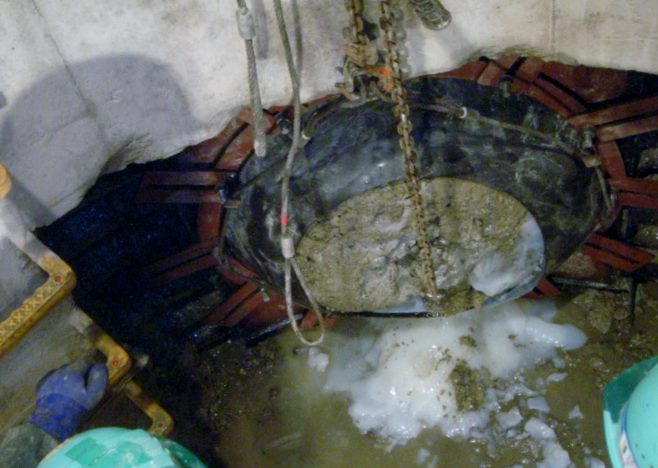

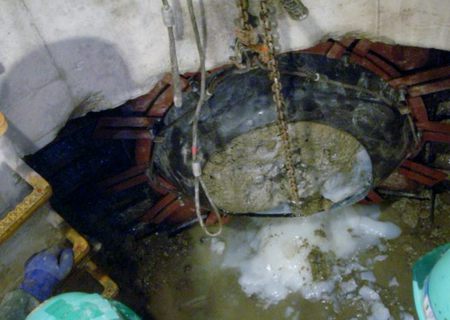

既設マンホールにエントランス取付状況
![8.jpg](http://www.sanritsu.com/record/assets_c/2014/03/8-thumb-450x337-1320.jpg)

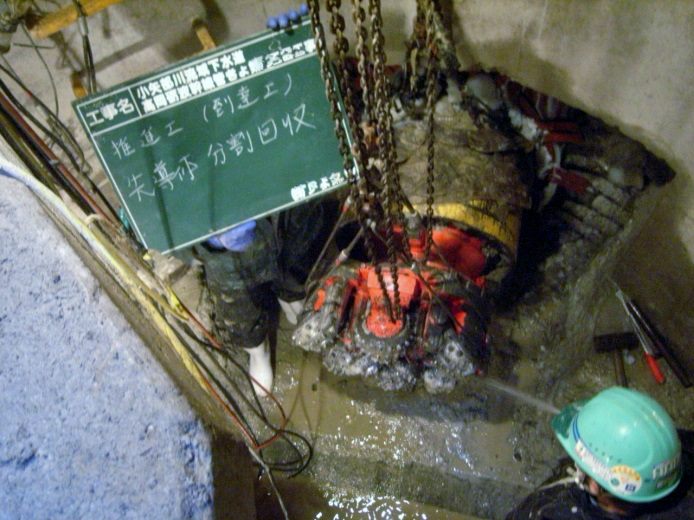

分割先導体回収状況①
![9.jpg](http://www.sanritsu.com/record/assets_c/2014/03/9-thumb-450x337-1322.jpg)

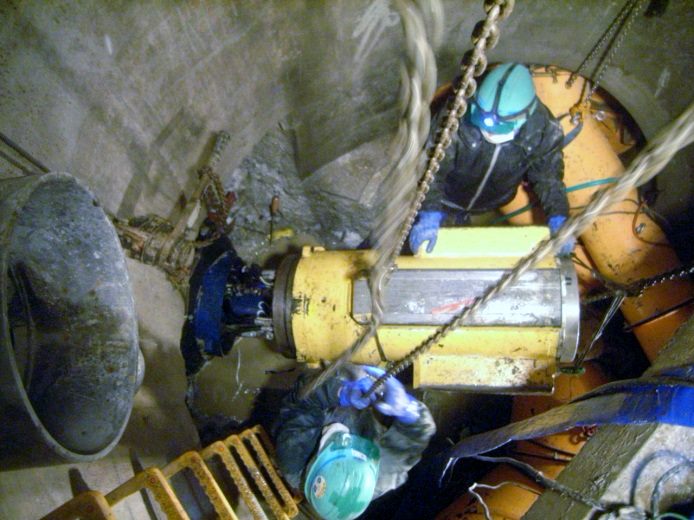

分割先導体回収状況②
![10.jpg](http://www.sanritsu.com/record/assets_c/2014/03/10-thumb-450x326-1324.jpg)

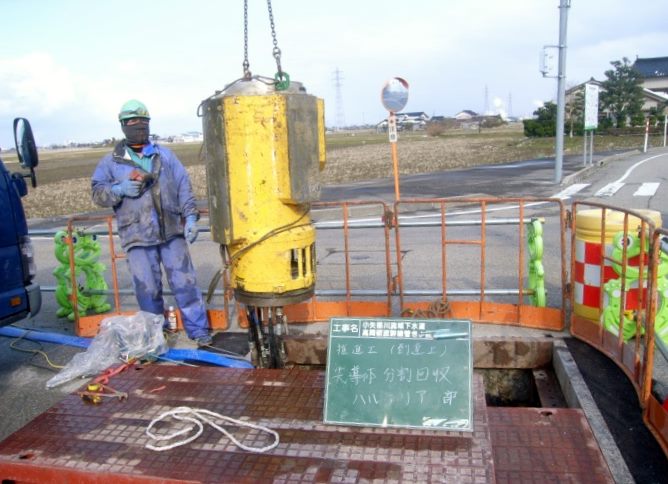

分割先導体回収状況③
