宮城県S市災害復旧工事にて製品を取付施工しました。被災により破損したヒューム管を部分撤去し、リブ管に変換しました。
通常異種管をつなぐ場合は変換ソケットを使用します。しかしコストと掘削幅が限られ、できるだけ短い距離で補修したく今回『管管継手』を提案、採用いただきました。
今回の現場はヒューム管φ300とリブ管φ300の接続になります。差し替えた既設本管長さは2mです。施工も簡単に、なおかつ耐震性能を満たすことができました。
![仙台2.JPG](http://www.sanritsu.com/record/assets_c/2013/03/仙台2-thumb-450x553-657.jpg)

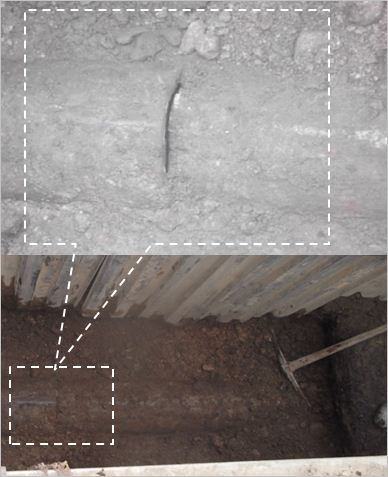

被災したヒューム管本管の破損状況
![仙台3.JPG](http://www.sanritsu.com/record/assets_c/2013/03/仙台3-thumb-450x238-659.jpg)

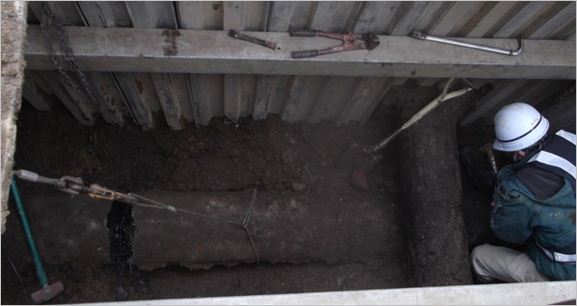

切り取りした既設管を撤去します
![仙台3.5.JPG](http://www.sanritsu.com/record/assets_c/2013/03/仙台3.5-thumb-450x355-663.jpg)

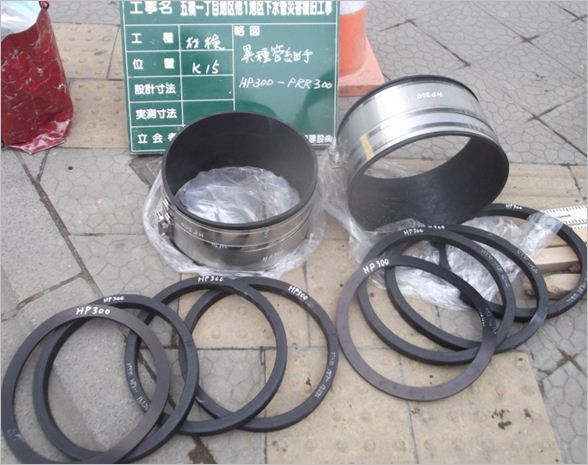

材料検収の様子
異種管継手(管管継手) HP300-PRP300
![仙台4.JPG](http://www.sanritsu.com/record/assets_c/2013/03/仙台4-thumb-450x340-661.jpg)

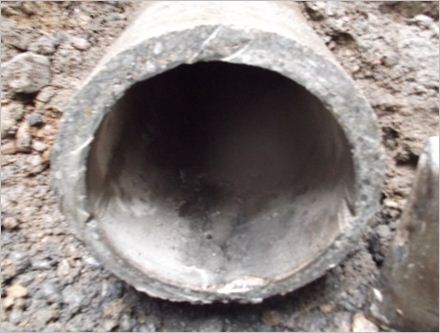

これからヒューム管の切り口断面をきれいに仕上げます
![仙台5.JPG](http://www.sanritsu.com/record/assets_c/2013/03/仙台5-thumb-450x342-665.jpg)

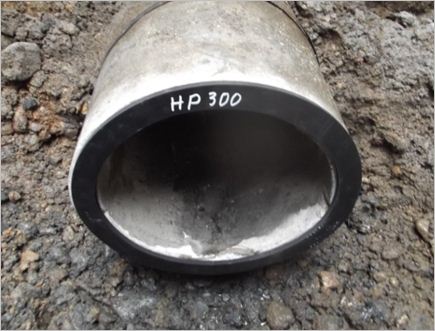

本管にパッキンを装着します
![仙台6.JPG](http://www.sanritsu.com/record/assets_c/2013/03/仙台6-thumb-450x328-667.jpg)

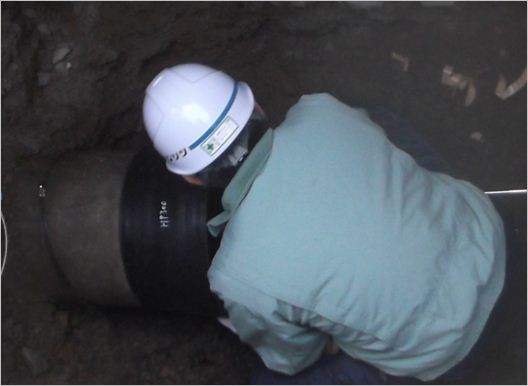

本管に管管継手本体ゴムを装着します
![仙台7.JPG](http://www.sanritsu.com/record/assets_c/2013/03/仙台7-thumb-450x389-669.jpg)

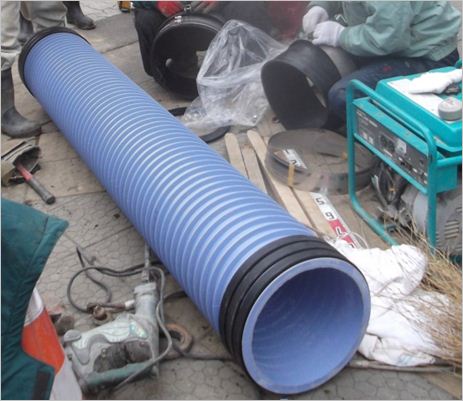

リブ管にフサギ材(ゴム輪)を装着します
![仙台8.JPG](http://www.sanritsu.com/record/assets_c/2013/03/仙台8-thumb-450x315-671.jpg)

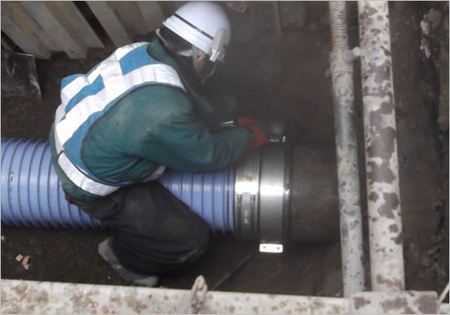

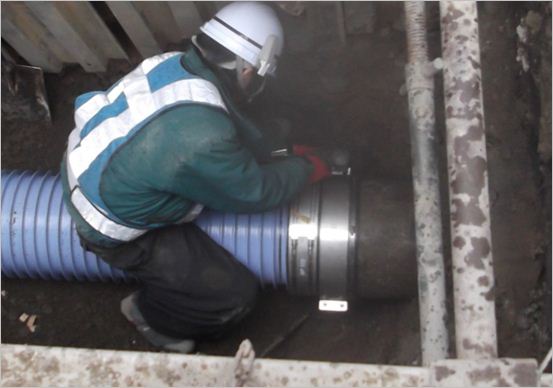

固定ステンレスバンドを装着しヒューム管とリブ管を接続します
![仙台9.JPG](http://www.sanritsu.com/record/assets_c/2013/03/仙台9-thumb-450x150-673.jpg)

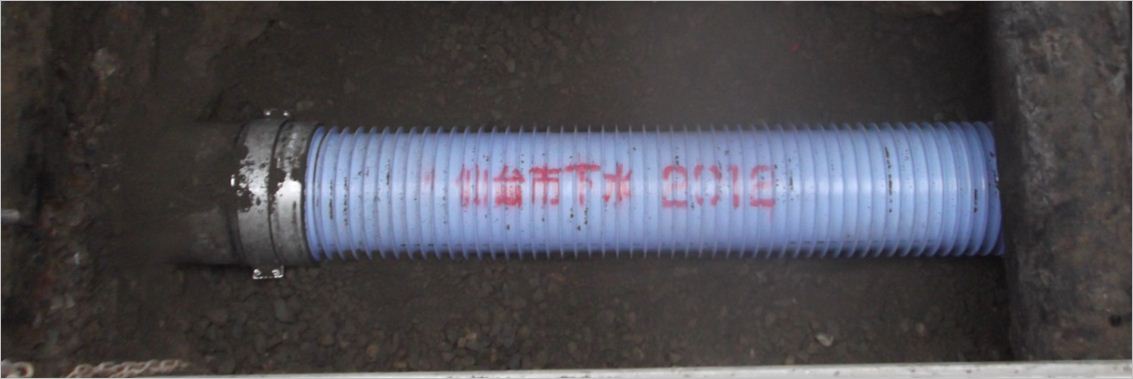

施工完了です
