マンホール用耐震性止水継手(小・中口径シリーズ)

下水道マンホール用可とう継手

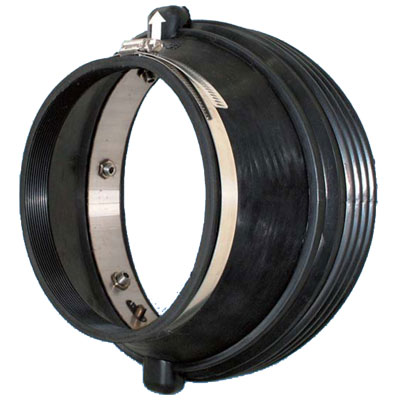

スペーサージョイント SR-RMH 【レジンマンホール用】

適応管種
塩ビ管(VU・VP・VM) リブ管(PRP)

レジンマンホール専用設計
レジンマンホールとのマッチングに優れた専用設計です。
レベル2地震動に適応
レベル2地震動に適応する性能として、屈曲角1°かつ本管水平移動±60mmの状態で、外水圧0.1MPaに耐えうる止水生を有します。
リブパイプは直付
変換ソケットの必要はありません。
優れた可とう性・伸縮性
  • 屈曲角8°の可とう性を有します。
  • 垂直変位(偏芯量)±10mmを有します。
  • 本管水平移動±60mmを有します。
高い施工性
    施工時間が短く、即埋め戻しが可能です。
  • 特殊ジグ・接着剤を使用せず、工場および現場のいずれでも取り付けが可能です。
  • 初心者でも容易に施工できます

管種別対応表一覧

製品概要

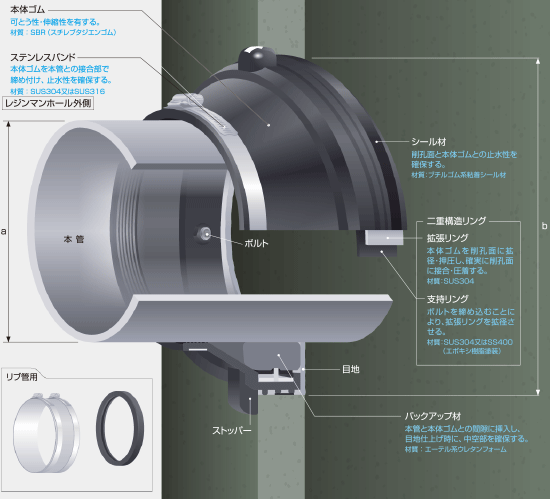

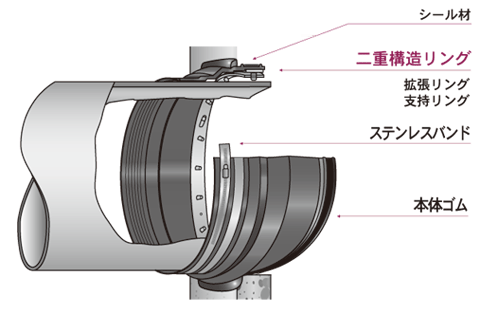

SR-RMH概念図(1)
SRRMH管種別対応表(単位:mm)
管種 呼び径符号 管外径 適応削孔径 適応人孔
塩ビ管用
(VU・VP)
100 114 180 0号・1号・2号・3号・4号
150 165 252
200 216 304
250 267 356
リブ管用
(PRP)
150 171 252
200 228.8 304

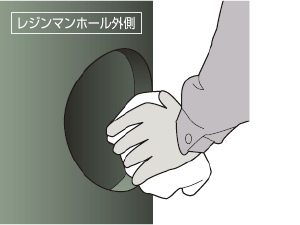

施工手順(本管取付) STEP 1

削孔面の清浄

削孔面のホコリ等をウエスなどで、取り除きます。

施工手順(本管取付) STEP 2

本体の装着

シール材の離型紙を取り、本体ゴムの「↑」印を真上にして、ストッパー位置まで押し込み、装着します。

施工手順(本管取付) STEP 3

本体の固定

2重構造リングの仮締めと本締めを行ないます

施工手順(本管取付) STEP 4

本管の挿入

本管をジョイント本体に挿入します
※PRP管の場合ふさぎ材を添付の2重バンドの下になる位置になるように本管に装着後、ジョイントに挿入します

施工手順(本管取付) STEP 5

バンド締め付け

ボックスドライバーで、ステンレスバンド2本を充分に締付けます。
